罐顶阻火器

罐顶阻火器用于安装原油，汽油、煤油、柴油、芳烃，硫等固定顶式储罐上的重要安全设备。它的功能是允许

易燃易爆气体通过，对火焰有阻止窒息作用。是用来阻止气体火焰向外蔓延的安全装置。它由一种能够通过气

体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。要求阻火元件的缝隙或通道尽量小，因而当

火焰进入阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝。

材料及参数：

主阀体材质	WCB、304、304L、316、316L
阻火芯材质	不锈钢阻火波纹板
密封圈材质	耐油石棉橡胶、四氟PTFE
公称口径	DN25-500
压力等级	1.0—4.0MPa
工作温度	-30—380℃

罐顶阻火器性能特点：

1、阻爆性能合格，连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料，

耐腐蚀易于清洗。

罐顶阻火器执行标准：

1、阻火器的设置按HG/T20570-1995标准

2、阻火器阻火性能与试验方法按GB/T13347-2010标准

3、阻火器选用﹑检验与验收按SH/T3413-1999标准

4、设计规范：GB5908-2005 API/RP 2028

5、连接法兰：JB/T 79 GB/T9112 ANSI B16.5

6、产品标识：GB/13306

7、供货规范：GB/T13384

阻火器测试要求：

阻火器的性能是否能达到预期的效果，起到阻火的作用，必须对阻火器进行测试。

阻火器除具备有一定的机械强度外，还要经过阻爆和耐烧的试验，并应达到试验标准的要求。

阻爆试验即在一定距离内将试验装置内的可燃气体点燃，所产生的火焰或火花不能穿过阻火器而被阻止和熄

灭，这种试验称为阻爆试验。

耐烧试验是在没有回燃的条件下，可燃气体火焰通过阻火层并在阻火层上面持续燃烧。阻火层能够承受一定

时间的火焰燃烧而不被烧坏，这种试验称为耐烧试验。

阻火器根据使用的目的，可以同时具有阻爆性能和耐烧性能，也可以只具有阻爆性能或耐烧性能。因此阻火器

的阻爆性能和耐烧性能是对阻火器进行测试鉴定的主要项目。没有进行过这种测试鉴定的阻火器是不能使用的。

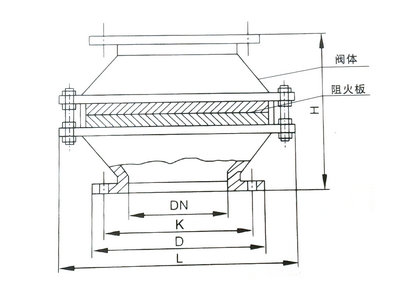

产品结构图：
