双向阻火呼吸阀安装使用说明书

2018-3-4 13:56:03 点击:

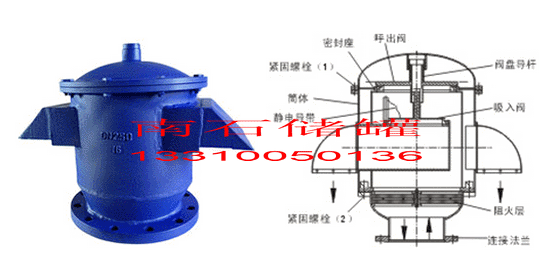

             双向阻火呼吸阀及尺寸结构图

双向阻火呼吸阀安装在储罐顶部,是解决罐内正压、负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入

罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作

时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。呼吸阀用于油及液体罐上,来排

除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的障碍,

很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。它是在普通全天

候呼吸阀基础上的改进的更新换代产品,具有阻火器与呼吸阀的双重功能,采用双嘴结构,具有通风量大,泄漏量小,

耐腐蚀等特点安装在储罐顶部,是固定顶式储罐上的理想安全设备。是解决罐内正压,负压的气体,使罐内的液体进

出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进

罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

 阀体材料

 WCB、不锈钢304316

 正压阀盘材料

 304316、铝合金

 负压阀盘材料

 304316、四氟PTFE

 环境温度

 -30+60

 阻火芯

 不锈钢阻火波纹板

 公称口径

 DN25-250

 压力等级

 1.0-2.5MPa

 操作压力

 A355pa40mmH2O)~-295Pa(30 mmH20)

 B+980Pa(100 mmH20)-295Pa(30 mmH20)

 C+1765Pa(180 mmH20)-295Pa(30mmH20)

双向阻火呼吸阀标准:根据国家标准(石油化工企业设计防火规范)《GB50160-92》的规定:甲、乙类液

体的固定顶罐,应设阻火器和呼吸阀的要求,呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内压保

持正常状态,防止罐内超压或超真空度且可减少罐内液体挥发损耗。 按(石油储罐呼吸阀)(SY7511-87

、(石油储罐阻火器阻火性能和试验方法)(GB5908-86)等标准进行制造和试验、检验。或按客户指定标

准。法兰标准:GBHGSHHGJJBANSLJIS等标准。(用户指定,请注明压力等级)。

引用标准

G B 1348球墨铸铁件

G B /T 1804公差与配合 未注公差尺寸的极限偏差

GB 6414铸件尺寸公差

GB 9113- 9122 钢制管法兰

GB 9123 钢制管法兰盖

GB 9125 钢制管法兰技术条件

GB 9438铝合金铸件技术条件

GB 9439 灰 铸 铁 件

G B /T 13306标牌

双向阻火呼吸阀性能特点:

1:新型防爆阻火呼吸阀材质采用:铸钢,不锈钢耐腐蚀性好。

2:阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3:该阀是安装在固定顶罐上的通风装置,减少油品的蒸发消耗,控制储罐压力作用。

4:本阀具有通风量大,泄露量小,耐腐蚀,防冻性能好。

5:他能对石油储罐内外压力进行自动调节的特点。

6:结构简单,重量轻,易检修,安装方便。

双向阻火呼吸阀维护与保养:

1.定期检查通风正、负压阀盘动作是否灵活。

2.检查阀壳网罩是否破裂,压盖衬垫是否严密,冬季有无冰冻;

3.认真检查导杆及阀盘接触密封面有无损坏。

4.在检查维护时,应当保证阀内各结合面严密配合,阀盘升降灵活。

5.保持呼吸阀丝网的清洁畅通。

双向阻火呼吸阀安装使用与维护:

1、阻火呼吸阀安装在储油罐的最高点,以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐,

阻火呼吸阀安装于油罐顶板中央范围内;对于罐顶需要设隔热层的储罐,阻火呼吸阀可安装在梯子平台附近。

2、阻火呼吸阀出厂时法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必

要把法兰保护盖取掉,再垂直安装于储罐罐顶部。阻火呼吸阀不可横放和倒置,若储罐顶部需要安装两个阻火

呼吸阀时,阻火呼吸阀与罐顶中心应该对称安装。

3、呼吸阀安装于储罐上一般使用1-3个月,需要定期检查呼吸阀正负压阀盘工作是否灵活,呼吸阀在正常工作

时,会发出--的泄压排气的声音,否则,需要将呼吸阀顶部的阀盖打开,检查呼吸阀的阀盘是否出现

现象。导杆上是否有污垢,若有及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需

立即更换,以保证呼吸阀的正常安全运行。

4、阻火呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化,上下运动。当阻火呼吸阀使用三年时间后,

一般都需要更换阻火呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证阻火呼吸阀正常工作,维持储罐的安全

运行。为了阻火呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,

防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如

有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安

装前清除阀盘间的防震物,否则呼吸阀将失灵。
