阀门通径和介质流速大小之间的关系
阀门的流量与流速主要取决于阀门的通径，也与阀门的结构型式对介质的阻力有关，同时与阀门的压力、温度及
介质的浓度等诸因素有着一定内在联系。阀门的流道面积与流速、流量有着直接关系，而流速与流量是相互依存
的两个量。当流量一定时，流速大，流道面积便可小些；流速小，流道面积就可以大些。反之流道面积大其流速
小；流道面积小，其流速大。介质的流速大，阀门通径可以小些，但阻力损失较大，阀门易损坏。流速大，对易
燃易爆介质会产生静电效应，造成危险；流速太小，效率低，不经济。对粘度大和易爆的介质，应取较小的流速。
油及粘度大的液体随粘度大小选择流速，一般取0.1～2m/s。一般情况下，流量是已知的，流速可由经验确定。通
过流速和流量可以计算阀门的公称通径。

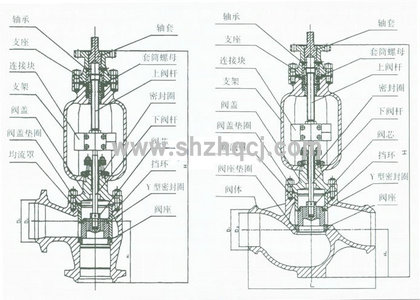

阀门通径相同，其结构型式不同，流体的阻力也不一样。在相同条件下，阀门的阻力系数越大，流体通过阀门的流
速、流量下降越多；阀门阻力系数越小，流体通过阀门的流速、流量下降越少。
下面就各种介质常用流速进行对比。
|
流体名称 |
使用条件 |
流速 （m/s） |
|
饱和蒸汽 |
DN＞200 |
30～40 |
|
DN=200～100 |
25～35 |
|
|
DN＜100 |
15～30 |
|
|
过热蒸汽 |
DN＞200 |
40～60 |
|
DN=200～100 |
30～50 |
|
|
DN＜100 |
20～40 |
|
|
低压蒸汽 |
ρ＜1.0（绝压） |
15～20 |
|
中压蒸汽 |
Ρ=1.0～4.0（绝压） |
20～40 |
|
高压蒸汽 |
Ρ=4.0～12.0（绝压） |
40～60 |
|
压缩气体 |
真空 |
5～10 |
|
Ρ≤0.3（表压） |
8～12 |
|
|
Ρ=0.3～0.6（表压） |
10～20 |
|
|
Ρ=0.6～1.0（表压） |
10～15 |
|
|
Ρ=1.0～2.0（表压） |
8～12 |
|
|
Ρ=2.0～3.0（表压） |
3～6 |
|
|
Ρ=3.0～30.0（表压） |
0.5～3 |
|
|
氧气 |
Ρ=0～0.05（表压） |
5～10 |
|
Ρ=0.05～0.6（表压） |
7～8 |
|
|
Ρ=0.6～1.0（表压） |
4～6 |
|
|
Ρ=1.0～2.0（表压） |
4～5 |
|
|
Ρ=2.0～3.0（表压） |
3～4 |
|
|
煤气 |
/ |
2.5～15 |
|
半水煤气 |
Ρ=0.1～0.15（表压） |
10～15 |
|
天然气 |
/ |
30 |
|
氮气 |
Ρ=5～10（绝压） |
15～25 |
|
氨气 |
真空 |
15～25 |
|
Ρ＜0.3（表压） |
8～15 |
|
|
Ρ＜0.6（表压） |
10～20 |
|
|
Ρ≤2（表压） |
3～8 |
|
|
乙炔水 |
/ |
30 |
|
5～6 |
||
|
乙炔气 |
ρ＜0.01（表压） |
3～4 |
|
ρ＜0.15（表压） |
4～8 |
|
|
ρ＜2.5（表压） |
5 |
|
|
氯 |
气体 |
10～25 |
|
液体 |
1.6 |
|
|
氯化氢 |
气体 |
20 |
|
液体 |
1.5 |
|
|
液氨 |
真空 |
0.05～0.3 |
|
Ρ≤0.6（表压） |
0.3～0.8 |
|
|
Ρ≤2.0（表压） |
0.8～1.5 |
|
|
氢氧化钠 |
浓度0～30% |
2 |
|
浓度30%～505 |
1.5 |
|
|
浓度50%～73% |
1.2 |
|
|
硫酸 |
浓度88%～93% |
1.2 |
|
浓度93%～100% |
1.2 |
|
|
盐酸 |
/ |
1.5 |
|
水及粘度
相似液体
|
Ρ=0.1～0.3（表压） |
0.5～2 |
|
Ρ≤1.0（表压） |
0.5～3 |
|
|
Ρ≤8.0表压） |
2～3 |
|
|
Ρ≤20～30（表压） |
2～3.5 |
|
|
热网循环水、冷却水 |
0.3～1 |
|
|
压力回水 |
0.5～2 |
|
|
无压回水 |
0.5～1.2 |
|
|
自来水 |
主管Ρ=0.3（表压） |
1.5～3.5 |
|
支管Ρ=0.3（表压） |
1～1.5 |
|
|
锅炉给水 |
/ |
＞3 |
|
蒸汽冷凝水 |
/ |
0.5～1.5 |
|
冷凝水 |
自流 |
0.2～0.5 |
|
过热水 |
/ |
2 |
|
海水、微碱水 |
Ρ＜0.6（表压） |
1.5～2.5 |
注：DN值的单位为：mm；
Ρ值的单位为：MPa。
闸阀的阻力系数小，仅在0.1～1.5的范围内、；
大的闸阀，阻力系数为0.2～0.5；
缩口闸阀阻力系数大一些。
截止阀的阻力系数比闸阀大得多，一般在4～7之间。Y型截止阀（直流式）阻力系数最小，在1.5～2之间。
锻钢截止阀阻力系数最大，甚至高达8。
止回阀的阻力系数视结构而定：旋启式止回阀通常约为0.8～2，其中多瓣旋启式止回阀的阻力系数较大；
升降式止回阀阻力系数最大，高达12。
旋塞阀的阻力系数小，通常约为0.4～1.2。
隔膜阀的阻力系数一般在2.3左右。
蝶阀的阻力系数小，一般在0.5以内。
球阀的阻力系数最小，一般在0.1左右。
上述阀门的阻力系数是阀门全开状态下的数值。
阀门通径的选用，应考虑到阀门的加工精度和尺寸偏差，以及其它因素影响。阀门通径应有一定的富裕量，一般为
15%。在实际的工作中，阀门通径随工艺管线的通径而定。
