不锈钢海底阀功能特点说明及外形尺寸结构图-上海南石储罐设备科技有限公司

2016/10/27 13:27:16 点击：

不锈钢海底阀整体由不锈钢材质加工生产,启闭方式则采用了手动操作.本产品广泛适用于化工原料食用油品以

及轻质燃油品的运输，具有无污染，安全可靠.安装于罐车储罐底部，主密封出于罐体内部，当管道或阀门发生

意外断裂破损，可使罐体仍保持密封，避免罐内液体泄漏，提高运输的安全性和可靠性，主体采用不锈钢304

材料，经精密铸造整体成型，结构简单，经久耐用，维修方便，另外可按需求生产碳钢材料或316材质。

不锈钢海底阀功能与特点：采用特氟隆包覆型O型圈，大大提高了使用性能；45°阀体设计，安装于罐体侧下

方，可直接手动操作；可采用对夹式连接蝶阀和出口法兰，方便操作；完全开启后，阀门将自动限位，保持常

开，需手动方能关闭。手动控制采用软轴控制器进行开关操作，可加装气缸，进行气动控制。

产品材料及参数：

产品型号特性:

1、SA型采用45°角设计，安装便捷，使用方便。

2、SB型底阀采用90°角设计，符合传统安装使用要求。

3、Q型采用在H04B海底阀上安装一气动装置，使用更加便捷,且维护方便简单.

不锈钢海底阀尺寸：

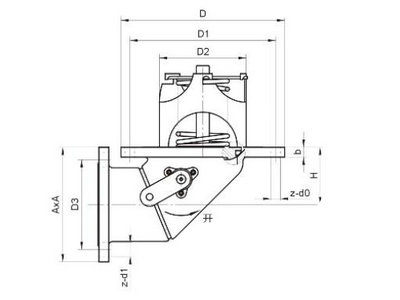

产品结构图：

不锈钢海底阀结构图

功能和特点：

1、槽车油罐充装时，油气回收阀开启，上升的液面将油气向上推，通过一系列的油气回收系统，回到库区油罐。

2、槽车卸油时，回收阀允许回收的气体进入槽车油罐。在没有油气回收设施的系统中，允许空气进入槽车油罐。

3、高密封性，确保了槽车运输的安全。

海底阀安装要求：

1. 海底阀在油罐车上安装应与罐体保持平衡。进口法兰与罐体连接的密封垫是由我厂提供的软木垫注意不要损坏。

2. 安装气源软管时应保护好气动接头。海底阀在出厂前已经过调试，安装完毕即可使用，不得随意拆卸。
