不锈钢接管呼吸阀安装尺寸及外形结构示意图的分析
不锈钢接管呼吸阀根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定,“甲、乙类液体的固定
顶罐,应用阻火器和呼吸阀”。可见呼吸阀,阻火器是储罐不可缺少的安全设施。不锈钢呼吸阀、带呼出接管呼
吸阀是安装在石油化工固定储罐上的通气装置,以防止罐内超压或超真空使储罐遭受损坏,起阻止外界火焰传
入,减少罐内液体挥发损耗的作用。同时对油品、化工品、食品不同介质的储罐采用不同材质制造,完全满足各
类储运系统工艺要求。不锈钢呼吸阀、带呼出接管呼吸阀将传统的储罐呼吸阀与储罐阻火器合二为一,阻火器改
置于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内,具有体积小、重量轻、结构紧凑、通气量大、泄漏量小
等特点,且密封性能好,特别是高空作业时,检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。
不锈钢带接管呼吸阀作用:不锈钢接管呼吸阀是化工车,油罐车,液体运输车等各类罐车的主要配件之一。用在
各种液罐车上保持罐内平衡的阀门,使罐车能自由装卸物料。它的作用在一般情况下,保持油罐的密闭性,在一
定程度上减少油品的蒸发损耗。而在必要时,能自动通气调节平衡油罐内外压力,对油罐起到安全作用。
操作压力 :
A -295Pa (-30mmH2O )~+355Pa (+36mmH2O )
B -295Pa (-30mmH2O )~+980Pa (+100mmH2O )
C -295Pa (-30mmH2O )~+1750Pa (+180mmH2O
主要材料及技术参数:
壳体材质 |
不锈钢(SUS304、SUS316 |
内部芯件 |
阀盘、阀座、阀杆、阀套。 |
内部芯件材质 |
不锈钢或聚四氟乙烯 |
密封圈材质 |
聚四氟乙烯 |
阻火层材质 |
不锈钢 |
环境温度 |
-40~+60℃ |
防爆级别 |
BS 5501:IIA、IIB、IIC。 |
法兰标准 |
GB、HG、SH、HGJ、JB、ANSL、JIS等标准 |
不锈钢带接管呼吸阀工作原理: 在阻火呼吸阀正常工作情况下,阻火呼吸人孔基本保持密封状态,储罐处
于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时,呼吸人孔的泄压盖自动顶开,进行
紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正
常压力;当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。

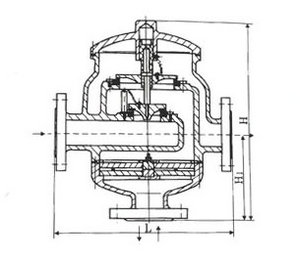

不锈钢带接管呼吸阀安装尺寸及外形结构示意图:
规格 DN |
安装尺寸(mm) |
||||
H |
H1 |
H2 |
L |
M-h |
|
DN50 |
255 |
110 |
140 |
310 |
4×12 |
DN100 |
480 |
170 |
205 |
450 |
4×16 |
DN150 |
547 |
225 |
260 |
450 |
8×16 |
DN200 |
658 |
280 |
315 |
650 |
8×16 |
DN250 |
705 |
335 |
370 |
850 |
12×16 |
不锈钢带接管呼吸阀标准:制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火GB
5908-86等标准进行制造和验收)或用户指定标准。
