防静电量油孔是用来测量罐内油面高低和调取油样的专门附件。每个油罐顶上设置一个，大都设在罐

梯平台附近。测量孔的直径为150毫米，设有能密闭的孔盖和松紧螺栓设有盖扣松紧螺栓，盖下密封槽和耐

油胶垫，管内侧导向槽。当量油尺寸测量油料时必须直沿导向槽投下测量，严禁与管壁接触划碰。铝合金旋

转式量油孔设有盖扣松紧螺栓，盖下密封槽和耐油胶垫，管内侧导向槽。当量油尺寸测量油料时必须直沿导

向槽投下测量，优质铝合金阀体起到金属与管壁接触划碰不产生火花。量油孔构造主要由阀体、旋转闩、拉

力肾、密封盖、滚动栓组成。

防静电量油孔应用：需要测量时，先打开锁，旋开螺杆、翻开测量口密封件，将窄口式测量组件放在上盖中

间拧紧，再按下中间密封操作手柄，就能打开筒体密封件，此时将测量尺从上方窄口缝中伸入，即可测量液

位的标高。

防静电量油孔参数材料表：

壳体材质	铝合金
密封件材质	耐油石棉橡胶、丁晴橡胶、聚四氟乙烯
公称口径	DN100-200
连接方式	法兰链接
使用温度	-20~+60℃
公称压力	0.6 MPa

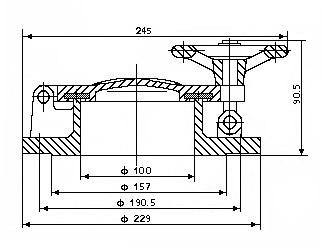

防静电量油孔结构图：
