环保型量油孔型号_环保型量油孔结构图

2016/6/1 12:11:29 点击:

                                                环保型量油孔

环保型量油型号:GLY-H

环保型量油孔采用碳钢或不锈钢钢板焊接而成,安装于石化储罐顶部,用以测量罐内物料的标高、温度以及取样等

作用。而化工物料均带有不同程度的有害气味,测量时不能排放到大气中。为了能完成测量程序,确保环境不受影

响和操作工人操作安全,环保型量油孔就能起到这方面的作用。

环保型量油孔材料参数表:

 壳体材质

 铝合金  碳钢   不锈钢

 密封件材质

 耐油石棉橡胶、丁晴橡胶、聚四氟乙烯

 介质温度:

 60(℃)

 工作压差:

 1.0MPa

 公称压力(MPa)

 0.6~1.6

 适用范围:

 油品

 产品用途:

 排空、测量

 驱动方式:

 手动

 连接形式:

 法兰

环保型量油孔尺寸:

规格

DN

安装尺寸(毫米)

L

H

D

D1

K

n

L

150

400

650

265

200

225

8

18

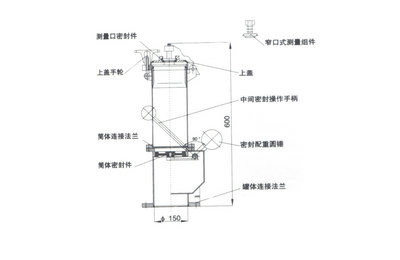

环保型量油孔结构图

                环保型量油孔结构图

环保型量油孔操作方法:环保型量油孔安装在储罐顶上,平时均能绝对密封,需要测量化工品时,先旋开、拔出测

量口密封件,将窄口式测量组件放在上盖中间拧紧,再按下中间密封操作手柄,就能打开筒体密封件,此时将测量

尺从上方窄口缝中伸入,即可测量液位的标高。操作完成后先拉回手柄,取出测量组件,再放入密封件拧紧。如对

油品进行测量、取样时,拉下中间操作手柄,打开上盖即可。
