燃气管道阻火器安装尺寸,结构图及执行,引用标准
燃气管道阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。滤芯是
阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不
锈钢或铜网,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。波纹型滤芯用不锈钢、
铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻
力小,易于清洗和更换。经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB1334
7-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐
腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。
技术参数:
公称压力:PN1.0 ~6.4MPa
公称通径:DN50~DN300
连接方式:法兰、焊接、螺纹
适用介质:油品、等多种非腐蚀性或弱腐蚀性气体介质。
适用温度:-20℃~+440℃
制造材料:A105,304,316,316L
燃气管道阻火器外形安装尺寸:PN1.6MPa
公称口径 DN(mm) |
重量(K G/台) |
外形尺寸(mm) |
||||
L |
H |
D |
K |
n-d |
||
15 |
5 |
125 |
142 |
95 |
65 |
4*14 |
20 |
5 |
125 |
142 |
105 |
75 |
4*14 |
25 |
6 |
130 |
155 |
115 |
85 |
4*14 |
32 |
8 |
150 |
168 |
135 |
100 |
4*18 |
40 |
9.5 |
170 |
180 |
150 |
110 |
4*18 |
50 |
12 |
190 |
200 |
165 |
125 |
4*18 |
65 |
15.5 |
205 |
210 |
180 |
145 |
8*18 |
80 |
19 |
220 |
220 |
200 |
160 |
8*18 |
100 |
22 |
240 |
240 |
220 |
180 |
8*18 |
125 |
32 |
280 |
260 |
245 |
2010 |
8*18 |
150 |
41 |
330 |
285 |
285 |
240 |
8*22 |
200 |
58 |
380 |
325 |
340 |
295 |
12*22 |
250 |
80 |
450 |
365 |
405 |
355 |
12*26 |
300 |
120 |
520 |
400 |
460 |
410 |
12*26 |
350 |
- |
595 |
420 |
520 |
470 |
16*26 |
400 |
- |
645 |
450 |
580 |
525 |
16*30 |
450 |
- |
710 |
480 |
640 |
585 |
20*30 |
500 |
- |
780 |
520 |
715 |
650 |
20*33 |
600 |
- |
895 |
550 |
840 |
770 |
20*36 |
美标法兰连接外形尺寸:
规格 |
安装尺寸(mm) |
||||
D |
K |
L |
H |
N-d |
|
3/4" |
98 |
70 |
130 |
160 |
4×15 |
1 |
108 |
79.5 |
135 |
160 |
4×15 |
5/4" |
117 |
89 |
155 |
180 |
4×15 |
3/2" |
127 |
98.5 |
170 |
200 |
4×15 |
2" |
152 |
120.5 |
195 |
220 |
4×19 |
5/2" |
178 |
139.5 |
220 |
220 |
4×19 |
3" |
190 |
152.5 |
250 |
250 |
4×19 |
4" |
229 |
190.5 |
295 |
260 |
8×19 |
5" |
254 |
216 |
360 |
300 |
8×22 |
6" |
279 |
241.5 |
430 |
360 |
8×22 |
8" |
343 |
298.5 |
520 |
420 |
8×22 |

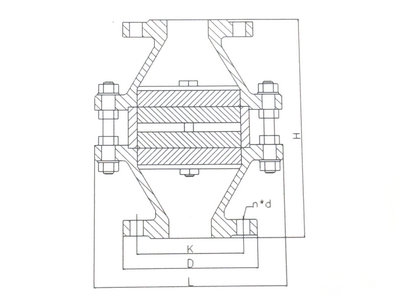

燃气管道阻火器结构图:
燃气管道阻火器执行引用、标准:
执行标准:GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻
火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准:SY/T0512-1
996《石油储罐阻火器》、测试依据:GB5908-86《石油储罐阻火器性能和实验方法》。
引用标准:
GB/T4237-1992 不锈钢热轧钢板
GB/T6414-1986 铸件尺寸公差
GB/T9438-1988 铝合金铸件技术条件
GB/T9439-1988 灰铸铁件
GB 5908-1986 石油储罐阻火器阻火性能和实验方法
GB/T1804-1992 一般公差线性尺寸的未注公差
GB/T13306-1991 标牌
GB/T13384-1992 机电产品包装通用技术条件
JB 78-59 铸铁法兰
SY 5302-87 石油钻采机械产品用灰铸铁件通用技术参数
ZB G 33001-85 聚四氟乙烯管材
ZB G 33003-85 聚四氟乙烯棒材
ZB G 33004-85 聚四氟乙烯薄膜
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
