篮式过滤器_篮式过滤器标准、尺寸、结构图

2016/6/25 10:36:01 点击:

                                                 篮式过滤器

蓝式过滤器型号:SRBB/SRBA

产品介绍:篮式过滤器是除去液体中少量固体颗粒的小型设备,主要由接管、主管、滤蓝、法兰、法兰盖及紧

固件等组成。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而洁净的流体通过滤蓝、由过滤器出

口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维

极为方便。首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中

物、杂质,形成过滤杂质层,由于杂质层堆积在细滤网的内侧,因此在细滤网的内、外两侧就形成了一个压差。

蓝式过滤器执行标准:

设计规范:HGJ502

试验与检验:ASME B16.104

法兰连接:JB/T79GB91129131HG20592SH3406ANSI B16.5

产品标识:GB/T 12220

供货规范:JB/T 7928

产品主要零件材料:

 壳体材质

 铸铁、碳钢

 不锈钢

 滤框滤网材质

 不锈钢

 密封件材质

 耐油石棉、柔性石墨、聚四氟乙烯

 工作温度()

 -30+380

 -80+450

 公称压力(MPa)

 1.06.4 (150Lb300Lb)

篮式过滤器尺寸1.6(MPa)

公称通

DN

尺寸(mm)

有效过滤

面积(m2)

倍数

重量

(Kg)

Φ

L

H1

H2

H3

H

B(R)

25

76

220

9

12.5

280

295

1/2”

0.003619

9

12.5

32

76

220

5.9

16.8

285

300

1/2”

0.003619

5.9

16.8

40

114

280

6

24.8

340

355

1/2”

0.005718

6

24.8

50

114

280

3.9

29.3

340

355

1/2”

0.005718

3.9

29.3

65

140

330

3.8

40.6

400

415

1/2”

0.009613

3.8

40.6

80

168

340

4.4

55.2

460

475

1/2”

0.001539

4.4

55.2

100

219

420

4.4

103

550

565

3/4”

0.02464

4.4

103.6

150

273

500

3.7

181

720

735

3/4”

0.04866

3.7

181.5

200

325

560

3.5

229

900

915

3/4”

0.07858

3.5

229

250

426

660

3.6

350

1070

1120

3/4”

0.12005

3.6

350

300

478

750

640

400

1360

1410

R3/”

0.16537

3.8

532

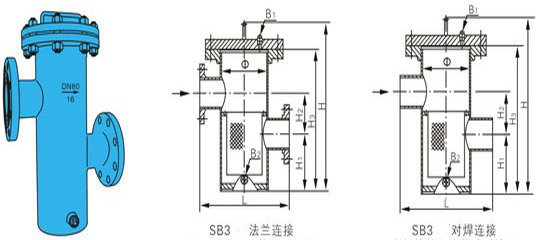

篮式过滤器结构图

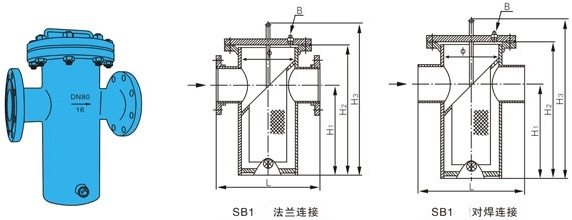

篮式过滤器结构图

篮式过滤器结构图

产品应用:

1.化工、石化生产中的弱腐蚀性物料,如:水、氨、油品等。

2.化工生产品中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。

3.深冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

4.轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。

5.各种特殊工艺的高效精密过滤器等。

产品特点

1、标准不锈钢过滤网孔径为Ф3—6,其孔径数目可供选择。

2、可选择压力表连接,过滤器盖上有凸合面钻螺纹孔以便安装压力表。

3、流通面积大、故压力损失小,安装容易维修方便。

蓝式过滤器安装维护:

1、蓝式过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致。

2、过滤器工作一段时间后,滤芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯

内的杂质。

3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的

纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。

4、如发现不锈钢钢丝网变形或损坏,需马上更换。
