快开式篮式过滤器结构图说明及选型注意的问题

2017-12-5 15:17:25 点击:

                                                    快开式篮式过滤器

快开式篮式过滤器主体材质为碳素钢或不锈钢,主要用来过滤面积较大的水、油品、蒸汽、天然气、液化气、

气体、液体等。是由接管、主管、滤篮、法兰盖及紧固件等组成,当流体通过主管进入滤篮后,固体杂质颗粒

被阻挡在滤篮内,而洁净的流体通过滤篮由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,

拆卸法兰盖,取出滤篮。清洗后重新装入即可因此使用维护极为方便。

篮式过滤器技术参数:

 壳体材质

 碳钢

 不锈钢

 滤网材质

 不锈钢

 密封件材质

 耐油石棉,柔性石墨,聚四氟乙烯

 工作温度(℃)

 -30+380

 -80+450

 公称压力(MPa

 0.66.4150Lb300Lb

 过滤精度(目/in

 10300

 连接方式

 法兰,对焊

快开式篮式过滤器适用范围:

1、化工,石油化工生产中的弱腐蚀性物料;化工生产中的腐蚀性物料;制冷中的低温物料;

2、轻工食品,制药生产中有卫生要求的物料;

3、各种特殊工艺的高效过滤器等。

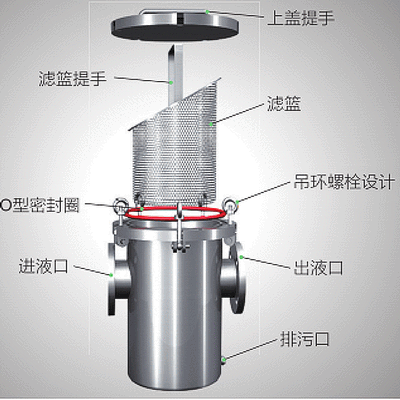

快开式篮式过滤器产品结构图:

                             快开式篮式过滤器结构图

快开篮式过滤器在选型的时候应该注意的问题?

1、进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。

2、公称压力:按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺

寸查下表滤网规格

4、过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、

碳钢、低合金钢或不锈钢材质的过滤器。
