放空阻火器_放空阻火器尺寸_放空阻火器结构图
放空阻火器外壳优质铝合金浇铸经切削加工成形,采用O型圈密封,便于维修保养时对阻火芯的清洗、装卸、结
构合理、重量轻的特点,非常合适于中、小型油罐的使用。阻火器由芯件和壳体两部份组成,芯件是核心,是由
两层超薄的不锈钢带,一条被压成波N形,另一条平面钢带则将它围绕圆心紧紧缠绕而成。阻火器采用不锈钢“N”
形、双层波纹带为阻火芯件,壳体材料为铝合金。阻火器介质从三角形狭道中通过,阻火器也正是通过它来阻止
火焰在管道中的蔓延,其原理为“器壁效应”,就是火焰与器壁的碰撞进行能量转换,降低了温度。以此原理来设
计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体
在芯件的另一端被复燃的可能性。
产品名称: |
放空阻火器 |
产品型号: |
SCZ50-6 |
适用范围: |
柴油、汽油、煤气、天然气 |
工作温度: |
-30—+60℃ |
阀体材质: |
铝合金 |
阻火芯材质: |
不锈钢波纹板 |
规格: |
DN50-200 |
品牌: |
上海南石 |
放空阻火器尺寸:
规格(DN) |
D1 |
Do |
H |
N |
孔径 |
50 |
140 |
110 |
175 |
4 |
Φ14 |
80 |
185 |
150 |
215 |
4 |
Φ14 |
100 |
205 |
170 |
220 |
4 |
Φ18 |
150 |
260 |
225 |
240 |
8 |
Φ18 |
200 |
315 |
280 |
260 |
8 |
Φ18 |

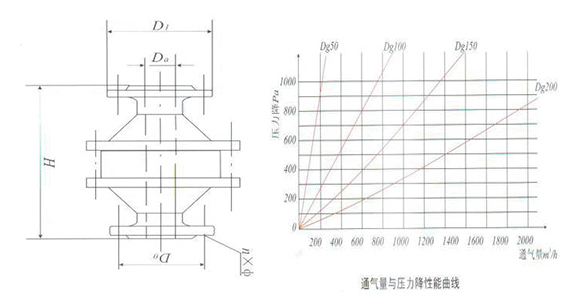

放空阻火器结构图:
放空阻火器技术参数:
1、壳体材质铝合金,尺寸按照PN0.6法兰规定的标准来执行。
2、在精铸制造过程中,壳体铸件不存在损害、裂纹、砂眼等问题。
3、壳体制作过程中,每件产品都进行水压的试验,待到合格后方可使用。
4、波纹结构的阻火芯使用304不锈钢钢带来加工制作。
5、阻火芯层上的孔隙大小完全一致且均匀分布,保持无堵塞。
6、装入壳体内部的阻火芯紧密结合,在完成组装之后,我们还需要按规定进行阻火性的测试
放空阻火器主要性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。
