罐顶呼吸阀_储罐呼吸阀_罐顶呼吸阀尺寸

2016/6/23 10:35:44 点击:

                                                罐顶呼吸阀

根据国家标准(石油化工企业设计防火规范)《GB50160-92》的规定:“甲、乙类液体的固定顶罐,应设阻

火器和呼吸阀”的要求,呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内压保持正常状态,防止罐内

超压或超真空度且可减少罐内液体挥发损耗。罐顶呼吸阀主要满足储罐大小呼吸的通气要求与阻火器配套安

在储存甲、乙、丙类液体的储罐顶上。储罐呼吸阀是保护油罐安全的重要附件,装设在油罐的顶板上,由压力

阀和真空阀两部分组成。它的作用在一般情况下,保持油罐的密闭性,在一定程度上减少油品的蒸发损耗。而

必要时,能自动通气调节平衡油罐内外压力,对油罐起到安全作用。

产品材料及参数:

 阀体材质

  碳钢 不锈钢304、316、316L

 正压阀盘材料

 304316

 负压阀盘材料

 304316、四氟PTFE

 内部芯件

 阀盘、阀座、阀杆、阀套

 内部芯件材质

 不锈钢或聚四氟乙烯

 密封圈材质

 聚四氟乙烯

 公称压力

 0.6-4.0MPa

 公称口径

 DN25-400

 环境温度

 -30-+60℃

 防爆级别

 BS 5501IIAIIBIIC

操作压力:

A级正压:355Pa(36亳米水柱)负压:295Pa(30亳米水柱)

B级正压:980Pa(100亳米水柱)负压:295Pa(30亳米水柱)

C级正压:1765Pa(180亳米水柱)负压:295Pa(30亳米水柱)

罐顶呼吸阀工作原理:呼吸阀是靠阀盘自身的重量,控制油罐的呼气压力或吸气真空度,保持罐内一定压力。其

压力阀的额定控制压力一般为2kPa,真空阀的额定控制压力一般为-0.5kPa。当罐内油气压力大于油罐允许压力时,

油蒸汽经压力阀外逸,此时真空阀处于关闭状态;当罐内油气压力小于油罐允许真空度时,新鲜空气通过真空阀进

入罐内,此时压力阀处于关闭状态,允许压力(或真空压力)靠调节盘的重量来控制。

罐顶呼吸阀尺寸:

公称通径

(mm)

安装尺寸(mm

D

K

L

H

n×φ

DN25

115

85

160

165

4×14

DN32

135

100

180

185

4×18

DN40

145

110

190

190

4×18

DN50

160

125

220

220

4×18

DN80

195

160

270

260

8×18

DN100

215

180

310

280

8×18

DN150

280

240

380

330

8×22

DN200

335

295

450

380

12×22

DN250

395

350

520

420

12×22

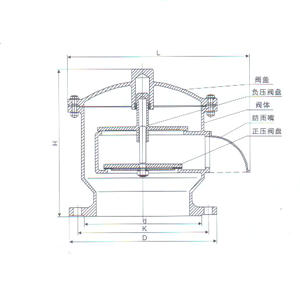

罐顶呼吸阀结构图:

                          罐顶呼吸阀结构图
