全天候防爆呼吸阀尺寸_全天候防爆呼吸阀结构图
全天候防爆呼吸阀是安装在固定顶罐上的通风装置，该产品适用于储存闪点低于28℃的甲类油品和闪点低于
60℃的乙类油品：如汽油、煤油、柴油、原油、甲苯、乙醇等介质储罐使用。主要是用来满足储罐大小呼吸的
通气与阻火要求安装在储存甲、乙、丙类液体的储罐顶上，确保储罐在超压时免遭破坏，同时减小储罐内介质
的蒸发损耗。全天候防爆呼吸阀具有通风量大、泄漏量小、耐腐蚀等特点，并有静电接地线，使该阀与罐体保
持等电位；适用于寒冷地区，具有防冻性能。其最大优点是密封性能好、泄漏量小、耐腐蚀维修方便。按GB59
08-97和SY7511-87标准进行制造和验收。
|
规格 |
安装尺寸（毫米） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN80 |
150 |
185 |
213 |
260 |
4×16 |
|
DN100 |
170 |
205 |
265 |
290 |
4×16 |
|
DN150 |
225 |
260 |
305 |
330 |
8×16 |
|
DN200 |
280 |
315 |
355 |
350 |
8×16 |
|
DN250 |
335 |
370 |
420 |
400 |
12×16 |
全天候防爆呼吸阀法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
|
|||
|
D1 |
D |
D3 |
H |
M-h |
|
|
1" |
79.5 |
108 |
115 |
180 |
4×15 |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
3" |
152.5 |
190 |
213 |
260 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |

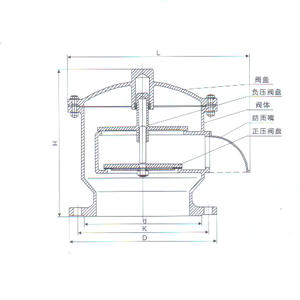

全天候防爆呼吸阀结构图：
全天候防爆呼吸阀性能特点：
1、新型全天候石油储蓄罐呼吸阀壳体选用铸铁、铸钢与铝合金、耐腐蚀性好；
2、阀盘采用四氟材料，耐低温、防冻性能好；
3、结构简单，易检修，安全方便；
4、新型全天侯防爆呼吸阀能经同济大学测试，完全符合石油工业部标准SY7511-87规定。
