T型过滤器原理及维护与保养的介绍
过滤器是输送介质的管道系统不可缺少的一种装置，其作用是清除介质中的机械杂质，以保护设备管道上的
配件免受磨损和堵塞。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常
工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中，保护管线系统上各种设备，如水泵、阀门
等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。本公司生产的过滤器具有抗污性能强，排污方
便，流通面积大，压力损失小，结构简单，体积小等特点；T型过滤器的过滤网材质均是不锈钢，耐腐蚀性强，
使用寿命长；过滤网的密度有10目－120目，温度0~480℃，可根据用户需要选用。
T型过滤器原理：T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一
定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当T型过滤器需要清洗时，只要将可拆
卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
工作介质：
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
材质及参数：
工作温度（℃）：碳钢：-30~380℃，不锈钢：-80～480℃
壳体材质：A3、304，304L、316。
密封材质：耐油石棉橡胶、丁腈橡胶、聚四氟乙烯。
粗过滤滤芯材质：滤框滤网均为不锈钢。
公称压力（MPa）0.6~5.0(150Lb~600Lb)
过滤精度（目/in）10~500
连接形式：法兰连接、对焊连接、螺纹连接。
T型过滤器标准：
|
设计标准 |
HG/T21627-91、GB/T14382-93、SH/T3411-99 |
|
法兰标准 |
GB/T9112-2000、HG20592-2009、HG20592-97、HG20615-97 |
|
结构长度标准 |
GB/T12221或按客户要求 |
|
试验与检验标准 |
JB/T 9092或客户指定标准 |
T型过滤器孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦
截的粒径尺寸查下表“滤网规格”。
|
孔目数目 |
丝径mm |
可拦截的粒径um |
开孔面积（%） |
|
10 |
0.508 |
2032 |
36 |
|
12 |
0.475 |
1660 |
39 |
|
14 |
0.376 |
1438 |
37 |
|
16 |
0.315 |
1273 |
35 |
|
18 |
0.315 |
1096 |
39 |
|
20 |
0.273 |
955 |
33 |
|
22 |
0.234 |
882 |
31 |
|
24 |
0.234 |
785 |
44 |
|
26 |
0.234 |
743 |
41 |
|
28 |
0.234 |
673 |
44 |
|
30 |
0.234 |
614 |
47 |
|
32 |
0.234 |
560 |
50 |
|
36 |
0.234 |
472 |
54 |
|
38 |
0.234 |
455 |
54 |
|
40 |
0.193 |
442 |
51 |
|
50 |
0.152 |
356 |
50 |
|
60 |
0.122 |
301 |
49 |
|
80 |
0.102 |
216 |
53 |
|
100 |
0.081 |
173 |
54 |
|
120 |
0.081 |
131 |
62 |
|
150 |
0.065 |
104 |
31 |
|
200 |
0.050 |
74 |
33 |
|
300 |
0.035 |
44 |
30 |
T型过滤器尺寸：
|
DN |
L |
H |
H1 |
有效过滤面积m2 |
|
50 |
278 |
166 |
306 |
0.0039 |
|
65 |
314 |
187 |
348 |
0.0053 |
|
80 |
342 |
205 |
384 |
0.0079 |
|
100 |
418 |
246 |
473 |
0.0133 |
|
125 |
460 |
270 |
529 |
0.0204 |
|
150 |
500 |
292 |
581 |
0.0273 |
|
200 |
588 |
340 |
694 |
0.0462 |
|
250 |
690 |
398 |
281 |
0.0699 |
|
300 |
792 |
452 |
949 |
0.1001 |
|
350 |
852 |
485 |
1023 |
0.1205 |
|
400 |
970 |
547 |
1166 |
0.1585 |
|
500 |
1148 |
642 |
1372 |
0.2438 |

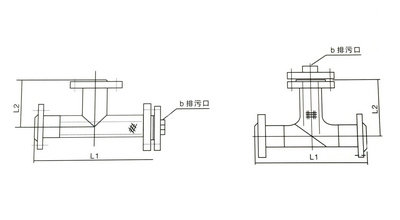

产品结意图：
T型过滤器维护及保养：粗滤过滤器：
1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯
内的杂质；
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度
达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
4、如发现不锈钢钢丝网变形或损坏，需马上更换。
精密过滤器：
1、精密过滤器的核心部位是过滤滤芯，过滤芯由特殊的材料组成，属宜损件，需特别保护；
2、当精密过滤器工作一段时间后，过滤器滤芯拦载了一定量的杂质，这时压力降增大，流速会下降，需及时清除过
滤器内的杂质，同时要清洗滤芯；
3、在清除杂质时，特别注意精密滤芯不得变形或损坏，否则，再装上去的滤芯，过滤后介质的纯度达不到设计要求；
4、某些精密滤芯，不能多次反复使用，如袋式滤芯、聚丙烯滤芯等；
5、如发现滤芯变形或损坏，需马上更换。
- 上一篇：阻火器型号及工作原理,尺寸,用途,图片 2016/6/29
- 下一篇：Y型过滤器尺寸及Y型过滤器结构图,尺寸 2016/6/28
免责声明：
上述文章素材来源于网络，版权归原作者所有。我们对文中观点保持中立，仅供参考，交流学习之目的。
