焊制Y型过滤器产品说明及安装尺寸与外形结构示意图

2017-9-4 9:11:42 点击:

                                                   焊制Y型过滤器

焊制Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置;通常安装在减压阀、泄压阀、定水位阀或其

它设备的进口端,用来清除介质中的颗粒杂质,以保护阀门及设备的正常使用。适用于水蒸汽、油品等介质,

使用温度一般在0300℃。焊接Y型过滤器主要材质是由卷管或无缝管焊接而成,可用于液体、气体或其他介

质大颗粒物过滤器,安装在官道上能出去流体中的较大固体物质,使机器设备(包括压缩机、泵等)、仪表能

正常工作和运转,达到稳定工艺过程,保障安全生产的作用。当流体置入有一定规格滤网的滤筒后,其杂质被

阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,

因此,使用维护极为方便。(:具体使用温度以过滤器设计温度为准)焊制Y型过滤器主要有:主体、过滤网、

中部盖板、中部堵头、中部紧固件等组成。

焊制Y型过滤器材质及参数:

 壳体材质

 20#    304CF8  304LCF3  316CF8M)其他特殊材

 滤芯材质

 304  304L   316   316L   其他特殊材

 公称通径

 DN151500mm

 公称压力

 PN0.620.0MPa

 过滤精度

 10目—500 或更高

 连接形式

 对焊连接或承插焊连接(I 法兰连接(II)螺纹连接(III

 法兰标准

 HG  GB  HGJ  JB  ANSI  JIS  DIN  BS   NF

 密封面

 突面(RF 平面(FF 凹凸面(MFM 榫槽面(TG

 工作温度

 碳钢:-30℃—+350    不锈钢:-80℃—+480

 外表

 碳钢:防腐油漆         不锈钢:酸洗处理或防腐油漆

 设计制造检测标准

 SH/T3411-1999    HG/T21637

焊制Y型过滤器安装尺寸:

公称通径DN

尺寸(mm



有效过滤面积㎡

L

H

15

260

177

0.00252

20

280

196

0.003

25

290

208

0.0033

32

310

227

0.0051

40

320

238

0.0052

50

300

240

0.0063

65

340

274

0.0091

80

380

307

0.0127

100

450

349

0.018

150

580

424

0.033

200

700

520

0.054

250

800

606

0.078

300

950

728

0.114

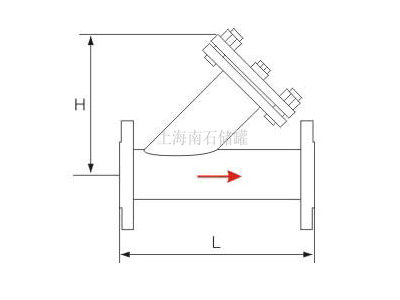

焊制Y型过滤器结构示意图

     焊制Y型过滤器结构图

注:DN300以上欢迎来电咨询,我公司将提供图纸、尺寸。

焊制Y型过滤器安装与维护:

(1)安装在进水管道上各类配套阀的前端。

(2)根据截留物情况不定期清洗过滤器,清洗时先关闭过滤器前的阀门。

(3)卸下阀盖清洗附着在上面的杂物。

(4)取出过滤筒,去除杂物,清洗滤网。

(5)洗净阀体。

(6)将过滤器组装好继续使用
