防爆阻火呼吸阀其最大通气量和口径如何计算

2017-11-12 10:32:23 点击:

                                                防爆阻火呼吸阀

防爆阻火呼吸阀是广泛应用在固定顶轻油罐上的主要附件之一,通过控制油罐的呼出压力和真空度防止真空度、压

力超过允许值而造成储油罐的凹瘪和翘底,同时由于压力的控制一定程度上减少油品的挥发和损耗。

重力式防爆阻火呼吸阀的工作特点:重力式呼吸阀是一种基本的普通型呼吸阀,是靠阀盘本身的重量和罐内外压差

产生的上举力相平衡而工作的。当上举力大于阀盘的重量时阀盘沿导杆升起气体从油罐中排出;卸压后阀盘靠自身

的重量落到阀座上。在油罐小流量呼吸的过程中当罐内的压力增加较慢时阀盘被推开排气,首先使阀盘内侧的压力

下降导致阀盘很快回落到阀座上则阀关闭。阀盘内侧压力与罐外压力很快平衡又将阀盘推开排气,阀盘在关闭。

如此重复就出现一种跳动现象不能保证量好的密封,特别是普通型的呼吸阀阀盘与阀座为刚性接触将应用于寒冷

地区容易出现冻结现象影响呼吸阀的正常工作,严重时造成油罐的凹瘪与翘底,因此就设计出全天候防爆阻火呼

吸阀。首先在材质上为了避免冻结阀盘采用的刚性骨架和氟膜片的组合件,阀座采用的聚四氟乙烯环套,导杆和导

向套均采用聚四氟乙烯衬套。其次在结构上阀盘与阀座之间采用带有空气垫的软接触有效防止了为偏差泄露。

防爆阻火呼吸阀的相关参数说明与计算:从油罐储油作业过程来看油罐呼吸阀有以下三种动作情况:

1、因天气变暖罐内气体温度发生变化使油罐小流量呼吸阀;

2、当进行收发油作业时,伴随罐内气体体积变化造成油罐较大流量呼吸;

3、天气聚变等情况造成大流量呼吸;

防爆阻火呼吸阀的控制要求是在罐内气体压力大于控制压力的前提下,保证呼吸阀在各种作业和环境下都能满足油

罐呼吸所需的通气量,即为防止油罐发生危险就必须将油罐所受到的控制力与最大通气量综合起来考虑。油罐呼吸

阀的呼吸包括收发油时的大呼吸和热效应一起的呼吸,因而设计最大呼吸量应从这两方面考虑:呼吸阀吸气阀、呼

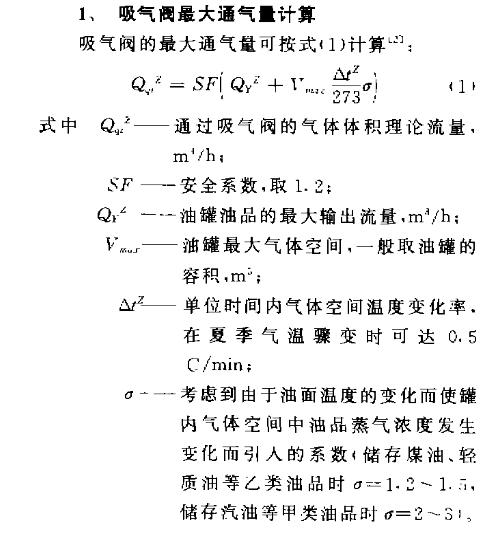

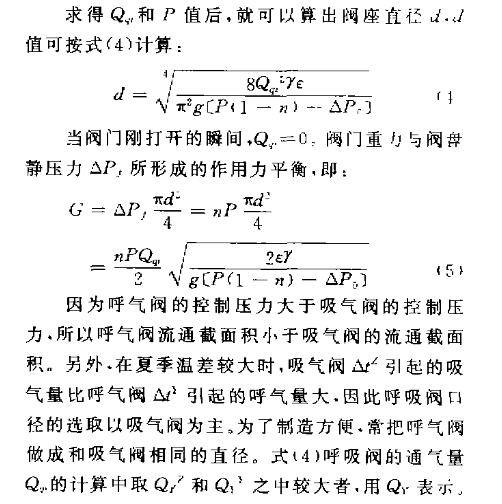

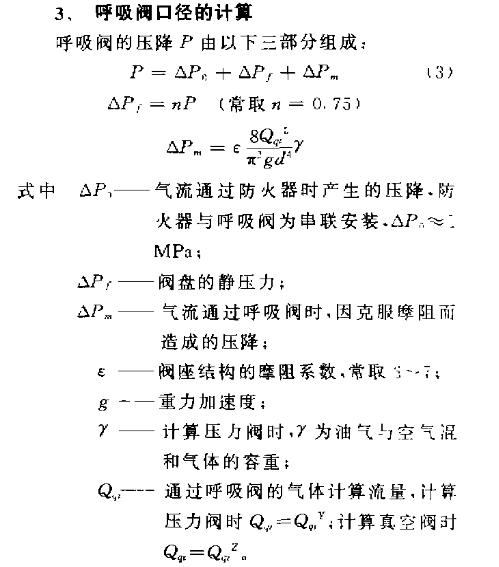

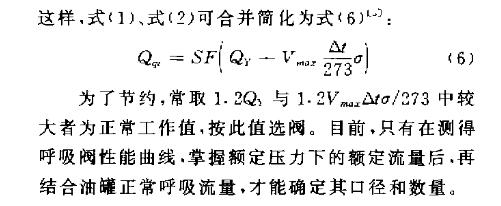

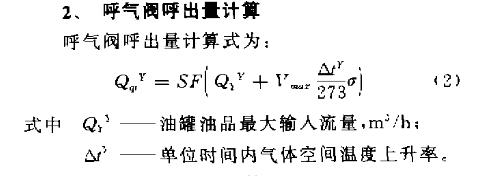

气阀最大通气量及呼吸阀口径计算公式如下:
