紧急泄放阀(紧急呼吸人孔)

2017-12-7 16:49:11 浏览:
  • 品牌 上海南石
  • 型号 GYXA-500/600
  • 在线订购
产品介绍

                                                  紧急泄放阀

紧急泄放阀(紧急呼吸人孔)可执行紧急泄压和执行真空泄压。在紧急状况下(罐槽外部暴露于火灾情况下)

普通排气装置可能排放量过小而无法防止罐槽因突发状况过压的泄放。紧急泄放阀具有必要的压力泄放与真空泄

放装置,可使罐槽保持在安全工作范围内。一体式的真空阀提供附加保护可防止罐槽因蒸汽或真空过大而塌陷。

工作原理: 当罐内因作业等失误或外部火情以及降雨等问题导致的紧急情况所造成的罐内压力积聚失衡时。紧

急压力/真空泄放阀的开启动作如下:超压时B点的阀盘得到向上的作用力,阀盖开启泄压,当压力达到设定压

力的90%时阀瓣回座密封。当储罐积聚真空时B点阀盘向下开启释放真空。同样负压达到设定压力的90%时阀盘

回座重新密封。

 产品主要材材料:

 材料牌号

 相应牌号

 20

 CS20

 OCr19Ni9

 SS304

 OOCr19Ni11

 SS304L

 OCr18Ni11Ti

 SS321

 OCr17Ni12Mo2

 SS316

 OCr17Ni14Mo2

 SS316L

产品材质及参数要求:

 产品材质:

 碳钢、不锈钢

 公称口径:

 DN500-DN600

 操作压力:

 -400pa+1800pa

 压力等级:

 0.6MPa1.0Mpa

 阻火等级:

 BS5501:IIA级标准

 环境温度:

 -10+60

 使用范围:

 特别适用于贮存物料以氢气封顶的拱顶常压罐。

紧急泄放阀(紧急呼吸人孔)用途:紧急压力泄放阀是提供紧急泄压排气的功能的储罐安全保护装置。当储

罐受外力或内在影响压力急剧上升到额定压力紧急泄放阀时始释放出过出过剩压力。当压力回到设定的压力,

封面重新闭合从而保持罐内的常压状态。紧急压力泄放阀及真空泄放阀可执行紧急泄压和执行真空泄压。在紧

急状况下(罐槽外部暴露于火灾情况下),普通排气装置可能排放量过小而无法防止罐槽因突发状况过压的泄放。

紧急泄放阀具有必要的压力泄放与真空泄放装置,可使罐槽保持在安全工作范围内。一体式的真空阀提供附加

保护,可防止罐槽因蒸汽或真空过大而塌陷。

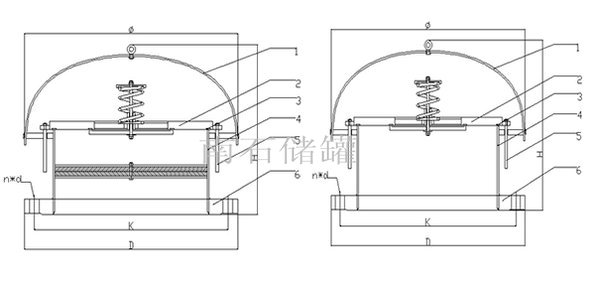

紧急泄放阀(紧急呼吸人孔)外形结构示意图

紧急泄放阀价格示意图

紧急泄放阀(紧急呼吸人孔)安装:

1.紧急泄放阀安装前检查设备。如果有物理伤害或内部污染迹象,必须在安装前拆卸阀门,清洗和检查。

2.法兰保护盖(橡胶条放置在阀座)投入使用之前应当将保护盖拆除。

3.为了避免损坏法兰面,阀体有三个吊环被用于提升和定位。所有阀门应采用阀体上三支吊耳安装。

4.首先检查容器或水罐,法兰是否处于水平状态。

5.然后检查垫片,确保材料适合该阀门。

6.润滑所有的螺栓和螺母用适当的螺纹润滑剂。如果不锈钢紧固件时,选择防卡润滑剂,如二硫化钼。

7.将垫圈与螺栓圆对齐。

8.小心地将阀体设置在接口上,保持法兰之间的垫片。安装螺栓并拧紧螺母。

9.所有紧固件的扭矩按照推荐值的一半安装。

上海南石是专业的紧急泄放阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、

铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

尊敬的用户:欢迎您访问我们的网站【http://www. shzhqcj.com如果您对产品、服务有任何建议或者疑

问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!电话:021-62603462.
