产品概述：阻火呼吸阀是安装在固定顶罐上的通风装置，不仅能维持储罐气压平衡，确保储罐在超压或

真空时破坏，且能减少罐内介质和损耗，控制储罐压力作用。适用于储存内点低于28℃的甲类油品和闪

点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品

储罐使用，它在-35℃-60℃的温度环境中正常工作。

阻火呼吸阀工作原理：阻火呼吸阀工作原理是用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该

具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受

负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。 一种是达到一

定压力时，进行呼或吸。另一种是设计成纯粹只呼不吸。可以理解为用两个适当压力的单向阀代替。 阻火

呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。

阻火呼吸阀性能：阻火呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象。呼吸阀耐低温性能在空气

相对湿度大于70%，最低温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，(允许

压差正负20pa)。GTQ型通气管的阀盘部件动作时，灵敏度高，动作完成后，保证密封。呼吸阀阀内留有足

够的空间，保证储罐的通气量。呼吸阀没达到工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h;公

称通径≥220mm，其泄漏量≤0.4m3/h;当呼吸阀达到了工作压力以后：阀盘立即开启，保证储罐正常的通气

要求。该产品具有通风量大，泄漏量小，耐腐蚀，防冻性能好。它能对石油储罐内外压着进行自动调节等特点。

阻火呼吸阀尺寸：

公称通径 (mm)	安装尺寸（mm）
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	219	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26

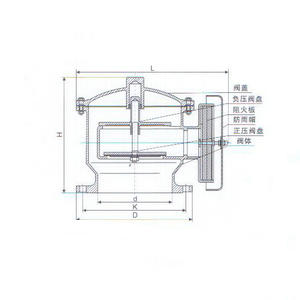

 阻火呼吸阀结构示意图：



阻火呼吸阀标准：根据国家标准（石油化工企业设计防火规范）《GB50160-92》的规定：“甲、乙类液体的

固定顶罐，应设阻火器和呼吸阀”的要求，呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内压保持正

常状态，防止罐内超压或超真空度且可减少罐内液体挥发损耗。 按（石油储罐呼吸阀）（SY7511-87）、

（石油储罐阻火器阻火性能和试验方法）（GB5908-86）等标准进行制造和试验、检验。或按客户指定标准。

法兰标准：GB、HG、SH、HGJ、ANSL、JIS等标准。（用户指定，请注明压力等级）

阻火呼吸阀操作压力：

A级正压：355Pa(36亳米水柱)负压：295Pa(30亳米水柱)

B级正压：980Pa(100亳米水柱)负压：295Pa(30亳米水柱)

C级正压：1765Pa(180亳米水柱)负压：295Pa(30亳米水柱)

阻火呼吸阀安装适用与维护：

1、阻火呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。

一般立式油罐，阻火呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，阻火呼吸阀

可安装在梯子平台附近。

2、阻火呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安

装时，务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。阻火呼吸阀不可横放和倒置，若储罐顶部

需要安装两个阻火呼吸阀时，阻火呼吸阀与罐顶中心应该对称安装。

3、呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正

常工作时，会发出“嘶-嘶-嘶”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀

盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行自如。阀座密封面有

无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。

4、阻火呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当阻火呼吸阀使用三年时间后，

一般都需要更换阻火呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证阻火呼吸阀正常工作，维持储罐的安全

运行。为了阻火呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，

防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如

有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装

前清除阀盘间的防震物，否则呼吸阀将失灵。

上海南石是专业的阻火呼吸阀生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合

金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

欢迎您访问我们的网站【http://www. shzhqcj.com】, 如果您对产品、服务有任何建议或者疑问的话，

请立即联系我们！我们一定会尽心尽力为您提供优质的服务！电话：021-62603462。
