产品概述：储罐透光孔设在罐顶，用于油罐安装和清洗时采光和通风。油罐的采光设在罐顶上，一般为直接

500mm的圆孔，平时有孔盖环以螺栓严密封闭。在清理检修油罐时，用以采光，通风排气。另外当保险活门的

操作装置失灵时，还可利用系于透光孔处的钢索来打开保险活门。当罐顶只设立一个透光孔时，应位于进出油管

线上方的罐顶上；设两个透光孔时，则透光孔与人孔尽可能沿圆周均匀分布，以利于采光和通风，但至少有一个

透光孔设在罐顶平台附近。透光孔的外缘应距罐壁800~1000mm.透光孔上部与通气孔连接，平时用眼圈盲板封

闭。洗修油罐时打开眼圈盲板，接通通气孔，罐内便可进行机械通风。 透光孔，地上式油罐的量油孔、阻火器、

呼吸阀均组装在人孔盖上。地下埋土式油罐按规定不安装呼吸阀，而是在人孔盖上安装一根伸高距地面4m以上的

通气管，把阻火器安装在通气顶端，量油孔则直接安装在人孔盖上。

透光分类：A型装于平锥项罐，B型装于拱项油罐，C型装于重质油罐，D非标定做。

透光孔主要规格型号：

规格	图号	重量（Kg/台）
DN500-A	TGK-500A	45
DN500-B	TGK-500B	48
DN500-C	TGK-500C	20
DN500-D	TGK-500D	26

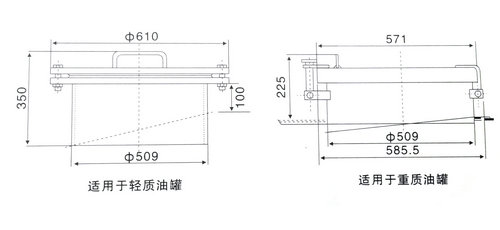

储罐透光孔结构示意图：



储罐透光孔特点：

1.产品应用于水利、管道、容器等工业领域储罐及容器上。

2.人孔种类：常压式、压力式、椭圆、长方形、方形、手孔等；

3.规格材质规格可根据客户要求生产。

4.还可根据客户来图、来样加工非标人孔

采光孔、量油孔、透光孔、通气管等的检查维护。

对人孔、采光孔应定期检查孔盖垫片是否老化变质；

孔盖关闭是否严密，有无漏气现象；

孔盖、孔体有无腐蚀等。对量油孔也应定期检查关闭是否严密，开启是否灵活；测量导板有无损伤、腐蚀等。

对以上检查中发现的问题，应及时采取相应措施进行维护处理

对以上检查中发现的问题，应及时采取相应措施进行维护处理

上海南石是专业的储罐透光孔生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、

铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
