焊制Y型过滤器
- 品牌 上海南石
- 型号 Y型
焊制Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置;通常安装在减压阀、泄压阀、定水位阀或其
它设备的进口端，用来清除介质中的颗粒杂质，以保护阀门及设备的正常使用。适用于水蒸汽、油品等介质，
使用温度一般在0～300℃。焊接Y型过滤器主要材质是由卷管或无缝管焊接而成，可用于液体、气体或其他介
质大颗粒物过滤器，安装在官道上能出去流体中的较大固体物质，使机器设备（包括压缩机、泵等）、仪表能
正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体置入有一定规格滤网的滤筒后，其杂质被
阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，
因此，使用维护极为方便。(注:具体使用温度以过滤器设计温度为准)焊制Y型过滤器主要有：主体、过滤网、
中部盖板、中部堵头、中部紧固件等组成。
焊制Y型过滤器材质及参数：
|
壳体材质 |
20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材 |
|
滤芯材质 |
304 304L 316 316L 其他特殊材 |
|
公称通径 |
DN15—1500mm |
|
公称压力 |
PN0.6—20.0MPa |
|
过滤精度 |
10目—500目 或更高 |
|
连接形式 |
对焊连接或承插焊连接（I） 法兰连接（II）螺纹连接（III） |
|
法兰标准 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
密封面 |
突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG） |
|
工作温度 |
碳钢：-30℃—+350℃ 不锈钢：-80℃—+480℃ |
|
外表 |
碳钢：防腐油漆 不锈钢：酸洗处理或防腐油漆 |
|
设计制造检测标准 |
SH/T3411-1999 HG/T21637 |
焊制Y型过滤器尺寸：
|
公称通径DN |
尺寸（mm） |
|
有效过滤面积㎡ |
|
L |
H |
||
|
15 |
260 |
177 |
0.00252 |
|
20 |
280 |
196 |
0.003 |
|
25 |
290 |
208 |
0.0033 |
|
32 |
310 |
227 |
0.0051 |
|
40 |
320 |
238 |
0.0052 |
|
50 |
300 |
240 |
0.0063 |
|
65 |
340 |
274 |
0.0091 |
|
80 |
380 |
307 |
0.0127 |
|
100 |
450 |
349 |
0.018 |
|
150 |
580 |
424 |
0.033 |
|
200 |
700 |
520 |
0.054 |
|
250 |
800 |
606 |
0.078 |
|
300 |
950 |
728 |
0.114 |

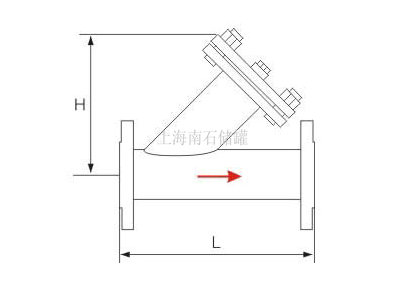

焊制Y型过滤器结构示意图：
注：DN300以上欢迎来电咨询，我公司将提供图纸、尺寸。
焊制Y型过滤器安装与维护：
(1)安装在进水管道上各类配套阀的前端。
(2)根据截留物情况不定期清洗过滤器，清洗时先关闭过滤器前的阀门。
(3)卸下阀盖清洗附着在上面的杂物。
(4)取出过滤筒，去除杂物，清洗滤网。
(5)洗净阀体。
(6)将过滤器组装好继续使用
