T型过滤器是输送介质的管道系统不可缺少的一种装置，其作用是清除介质中的机械杂质，以保护设备管道上

的配件免受磨损和堵塞。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常

工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。T

型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中，保护管线系统上各种设备，如水泵、阀门等，

免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。本公司生产的T型过滤器具有抗污性能强，排污方

便，流通面积大，压力损失小，结构简单，体积小等特点；T型过滤器的过滤网材质均是不锈钢，耐腐蚀性

强，使用寿命长；过滤网的密度有10目－120目，温度0~480℃，可根据用户需要选用。

T型过滤器原理：T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一

定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当T型过滤器需要清洗时，只要将可拆

卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

T型过滤器工作介质：

1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。

2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。

3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。

4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。

T型过滤器材质及参数：

工作温度（℃）：碳钢：-30~380℃，不锈钢：-80～480℃

壳体材质：A3、304，304L、316。

密封材质：耐油石棉橡胶、丁腈橡胶、聚四氟乙烯。

粗过滤滤芯材质：滤框滤网均为不锈钢。

公称压力（MPa）0.6~5.0(150Lb~600Lb)

过滤精度（目/in）10~300

连接形式：法兰连接、对焊连接、螺纹连接。

T型过滤器标准：

设计标准	HG/T21627-91、GB/T14382-93、SH/T3411-99
法兰标准	GB/T9112-2000、HG20592-2009、HG20592-97、HG20615-97
结构长度标准	GB/T12221或按客户要求
试验与检验标准	JB/T 9092或客户指定标准

T型过滤器尺寸：

DN	L	H	H1	有效过滤面积m2
50	278	166	306	0.0039
65	314	187	348	0.0053
80	342	205	384	0.0079
100	418	246	473	0.0133
125	460	270	529	0.0204
150	500	292	581	0.0273
200	588	340	694	0.0462
250	690	398	281	0.0699
300	792	452	949	0.1001
350	852	485	1023	0.1205
400	970	547	1166	0.1585
500	1148	642	1372	0.2438

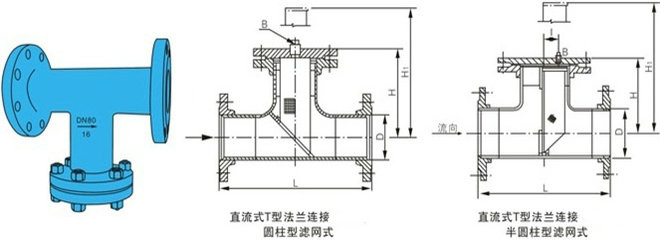

T型过滤器结构示意图：



T型过滤器维护及保养：

粗滤过滤器：

1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成不锈钢钢丝网属宜损，需特别保护；

2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤

器芯内的杂质；

3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的

纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；

4、如发现不锈钢钢丝网变形或损坏，需马上更换。

精密过滤器

1、精密过滤器的核心部位是过滤滤芯，过滤芯由特殊的材料组成，属宜损件，需特别保护；

2、当精密过滤器工作一段时间后，过滤器滤芯拦载了一定量的杂质，这时压力降增大，流速会下降，需及时清除

过滤器内的杂质，同时要清洗滤芯；

3、在清除杂质时，特别注意精密滤芯不得变形或损坏，否则再装上去的滤芯，过滤后介质的纯度达不到设计要求；

4、某些精密滤芯，不能多次反复使用，如袋式滤芯、聚丙烯滤芯等；

5、如发现滤芯变形或损坏，需马上更换。
