铝合金A型快速接头

2016/9/30 15:44:54 浏览:
  • 品牌 上海南石
  • 型号 KSJ-A
  • 在线订购
产品介绍

 型号在:KSJ-A

 材料:铝合金

 密封材料: 丁腈橡胶

 公称通径:DN15-150

 公称压力:16-64KG

 工作温度:-20℃~+230

 连接方式:扳把试 内螺纹

 试验标准:API598

 螺纹标准:NPT/BSPT/BSP/DIN2999

 应用:钢铁、市政工程、化工、船舶配件等

铝合金A型快速接头结构特点及应用:

1、  通过快速接头拆断和连接油路时,动作简单.节省时间和人力。

2、  省油,拆断油路时,快速接头上的单向阀可封闭油,有不会流出,避免油液油压的损失。

3、  环保,快速接头拆断和连接时油品不会泄漏,保护环境。

4、  设备设计独特,方便运输,大型设备或是需要便于携带压液工具,使用快速接头分拆后运输,到达目的

地再组装使用。

5、  结构简单,操作方便,可快速连接和开启。

6、  尺寸紧凑,重量轻,具有良好的密封性和互换性。

7、  设用各种工况条件,广泛用于液体和粉体等各种介质。

铝合金A型快速接头主要外形尺寸:

Size

DIM

A

B

C

D

15

1/2

14.5

36

26

24

20

3/4

21

39.5

31

31.3

25

1

24

45.5

39

26.3

32

5/4

30

54

48

45.3

40

3/2

38

55

54

53

50

2

47

60

66

63

65

5/2

59

72

82

75.3

80

3

76

69

95

91.3

100

4

102

72

122

119

125

5

127

72

150

145

150

6

154

72

178

175

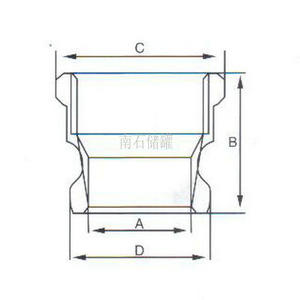

铝合金A型快速接头结构示意图:



上海南石是专业的铝合金A型快速接头生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空

压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

尊敬的用户:欢迎您访问我们的网站【http://www.shzhqcj.com如果您对产品、服务有任何建议或者疑问

的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!电话:021-6260346
