液压安全阀

2016-9-25 9:36:45 浏览:
  • 品牌 上海南石
  • 型号 GYA-I
  • 在线订购
产品介绍

                                                 液压安全阀

产品说明:液压安全阀是装设在油罐顶上,保护油罐安全的一个重要附件。当机械呼吸阀发生故障时,液

安全阀就能代替机械呼吸阀进行排气或放气。液压安全阀一种安全保护用阀,它的启闭件受外力作用下

处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止

管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压

力不超过规定值,对人身安全和设备运行起重要保护作用。按安全阀阀瓣开启高度可分为微启式安全阀和

全启式安全阀,微启式安全阀的开启行程高度为:≤0.05d0(最小排放喉部口径);全启式安全阀开启高度为

≤0.25d0(最小排放喉部口径)。

液压安全阀标准

设计制造标准:GB/T12243-2005

结构长度标准:GB/T12221-2005

连接法兰标准:GB/T9113

压力温度等级:GB/T12224-2005

液压安全阀工作原理:液压安全阀控制的压力或真空值比机械呼吸阀高10%,因此在正常情况下是不会动作

的。阀内用沸点高(夏天不易挥发)、蒸发慢、凝点低(冬天不至于凝固)的油(如轻柴油、太阳油或变压器油)

作为密封液体(简称封液)。它是装设在油罐顶上,保护油罐安全的一个重要附件。当机械呼吸阀发生故障时,

液压安全阀就能代替机械呼吸阀进行排气或放气。

液压安全阀尺寸及结构示意图

公称通径

DN(mm)

重量

KG/

安装尺寸(mm

L

H

D

K

n*d

80

25

410

510

195

160

8*18

100

30

470

560

215

180

8*18

150

45

520

680

280

240

8*22

200

55

620

690

335

295

8*22

250

65

720

720

395

350

12*22

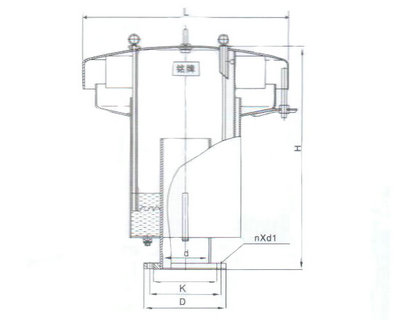

                               液压安全阀结构图

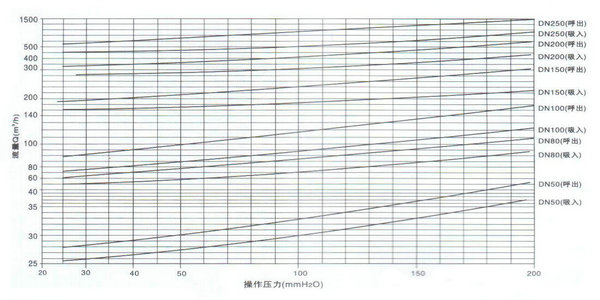

            液压安全阀通气量图

液压安全阀安装要求

l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个

全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

2)安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间不得装有取用蒸汽出口管和阀门。

3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随

便拧调整螺钉的装置。

4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于

3.82MPa的锅炉,安全阀喉径不应小于20mm

5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直

相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部

接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。

液压安全阀安装和维护注意事项

各种安全阀都应垂直安装。

安全阀出口处应无阻力,避免产生受压现象。

安全阀在安装前应专门测试,并检查其官密封性。

对使用中的安全阀应作定期检查。

上海南石是专业的液压安全阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合

圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

尊敬的用户:欢迎您访问我们的网站【http://www. shzhqcj.com如果您对产品、服务有任何建议或者疑问的

话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!电话:021-6260346
