不锈钢T型过滤器
- 品牌 上海南石
- 型号 SRT34-P
不锈钢T型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它
设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。T型过滤器具有结构先进，阻力小，
排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为
100-480目/cm2。可按用户要求制作滤网。
产品用途：T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一
定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的
滤筒取出，处理后重新装入即可，因此，使用维护极为方便。 T型过滤器可水平或垂直安装，但应注意水流
方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。
不锈钢T型过滤器参数：
|
T型过滤器制造、检测标准 |
执行GB150标准 |
|
壳体材质 |
不锈钢 |
|
滤芯材质 |
不锈钢 |
|
工作温度（℃） |
-80～450 |
|
连接形式 |
法兰连接 |
|
公称压力（MPa） |
0.6～5.0(150Lb～600Lb) |
|
密封材质： |
耐油石棉橡胶、丁腈橡胶、聚四氟乙烯。 |
|
法兰标准： |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
|
过滤精度（目/in） |
10～300 |
|
介质 |
水、油、气 |
不锈钢T型过滤器孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝
网可拦截的粒径尺寸查下表“滤网规格”。
|
孔目数目 |
丝径mm |
可拦截的粒径um |
开孔面积（%） |
|
10 |
0.508 |
2032 |
36 |
|
12 |
0.475 |
1660 |
39 |
|
14 |
0.376 |
1438 |
37 |
|
16 |
0.315 |
1273 |
35 |
|
18 |
0.315 |
1096 |
39 |
|
20 |
0.273 |
955 |
33 |
|
22 |
0.234 |
882 |
31 |
|
24 |
0.234 |
785 |
44 |
|
26 |
0.234 |
743 |
41 |
|
28 |
0.234 |
673 |
44 |
|
30 |
0.234 |
614 |
47 |
|
32 |
0.234 |
560 |
50 |
|
36 |
0.234 |
472 |
54 |
|
38 |
0.234 |
455 |
54 |
|
40 |
0.193 |
442 |
51 |
|
50 |
0.152 |
356 |
50 |
|
60 |
0.122 |
301 |
49 |
|
80 |
0.102 |
216 |
53 |
|
100 |
0.081 |
173 |
54 |
|
120 |
0.081 |
131 |
62 |
|
150 |
0.065 |
104 |
31 |
|
200 |
0.050 |
74 |
33 |
|
300 |
0.035 |
44 |
30 |

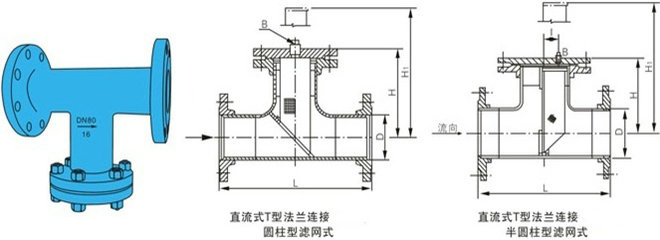

不锈钢T型过滤器外形法兰连接尺寸及示意图：
|
DN |
L |
H |
H1 |
有效过滤面积m2 |
|
50 |
278 |
166 |
306 |
0.0039 |
|
65 |
314 |
187 |
348 |
0.0053 |
|
80 |
342 |
205 |
384 |
0.0079 |
|
100 |
418 |
246 |
473 |
0.0133 |
|
125 |
460 |
270 |
529 |
0.0204 |
|
150 |
500 |
292 |
581 |
0.0273 |
|
200 |
588 |
340 |
694 |
0.0462 |
|
250 |
690 |
398 |
281 |
0.0699 |
|
300 |
792 |
452 |
949 |
0.1001 |
|
350 |
852 |
485 |
1023 |
0.1205 |
|
400 |
970 |
547 |
1166 |
0.1585 |
|
500 |
1148 |
642 |
1372 |
0.2438 |
上海南石是专业的不锈钢T型过滤器生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力
帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
尊敬的用户：欢迎您访问我们的网站【http://www.shzhqcj.com】, 如果您对产品、服务有任何建议或者疑问的话，
请立即联系我们！我们一定会尽心尽力为您提供优质的服务！电话：021-6260346。
声 明：
以上产品描述中所有文字、数据、图片仅供参考具体以实物为准；实际型号由使用环境及使用工况决定！如果您需要更详细了解产品的相关信息或索取相关资料请联系我们！
