管道阻火器

2016-8-27 8:55:31 浏览:
  • 品牌 上海南石
  • 型号 GZW-1
  • 在线订购
产品介绍

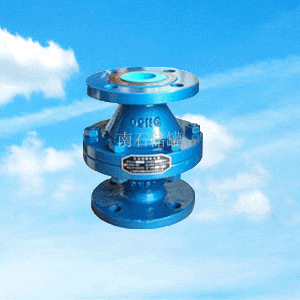

                                              管道阻火器

产品型号:GZW-1

产品说明:阻火器是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

阻火器是应用火焰通过热导体的狭小孔隙时由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有

砾石型、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的

储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用

在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。

产品技术参数:

1、驱动方式:自动;

2、工作温度:-20℃+480℃;

3、阀体材质:铸钢、不锈钢、304、304L、316、316L等。

4、连接方式:法兰;

5、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等;

6、工作压力:1.6MPa-6.4MPa;

7、防爆等级:BS5501:ⅡA、ⅡB、ⅡC

工作原理:大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成,对

这些通道或孔隙要求尽量的小,小到只要能够通过火焰就可以。这样,火焰进入阻火器后就分成许多细小的

火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。

(1)传热作用:管道阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。我们知道,阻火

器是由许多细小通道或孔隙组成的,当火焰进入这些细小通道后就形成许多细小的火焰流。由于通道或孔隙的

传热面积很大,火焰通过通道壁进行热交换后,温度下降,到一定程度时火焰即被熄灭。进行的试验表明,当把

阻火器材料的导热性提高460倍时,其熄灭直径仅改变2.6%。这说明材质问题是次要的。即传热作用是熄灭火

焰的一种原因但不是主要的原因。因此,对于作为阻爆用的阻火器来说,其材质的选择不是太重要的。但是在选

用材质时应考虑其机械强度和耐腐蚀等性能。

(2)器壁效应:根据燃烧与爆炸连锁反应理论,认为燃烧炸现象不是分子间直接作用的结果,而是在外来能源

(热能、辐射能、电能、化学反应能等)的激发下,使分子分裂为十分活泼而寿命短促的自由基。化学反应是靠

这些自由基进行的。自由基与另一分子作用,作用的结果除了生成物之外还能产生新的自由基。这样自由基又消耗

又生新的如此不断地进行下去。可知易燃混合气体自行燃烧(在开始燃烧后,没有外界能源的作用)的条件是:新

产生的自由基数等于或大于消失的自由基数。当然,自行燃烧与反应系统的条件有关,如温度、压力、气体浓度、

容器的大小和材质等。随着阻火器通道尺寸的减小,自由基与反应分子之间碰撞几率随之减少,而自由基与通道

壁的碰几率反而增加,这样就促使自由基反应减低。当通道尺寸减小到某一数值时,这种器壁效应就造成了火焰

不能继续进行的条件,火焰即被阻止。由此可知,器壁效应是阻火器阻火焰作的主要机理。由此点出发,可以设

计出知种结构形式的阻火器,满足工业上的需要。

管道阻火器性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格,耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料,

耐腐蚀易于清洗。

 管道阻火器尺寸:GB PN1.6MPa

公称口径

DN(mm)

重量(K

G/台)

外形尺寸(mm)

L

H

D

K

n-d

15

5

125

142

95

65

4*14

20

5

125

142

105

75

4*14

25

6

130

155

115

85

4*14

32

8

150

168

135

100

4*18

40

9.5

170

180

150

110

4*18

50

12

190

200

165

125

4*18

65

15.5

205

210

180

145

8*18

80

19

220

220

200

160

8*18

100

22

240

240

220

180

8*18

125

32

280

260

245

2010

8*18

150

41

330

285

285

240

8*22

200

58

380

325

340

295

12*22

250

80

450

365

405

355

12*26

300

120

520

400

460

410

12*26

350

-

595

420

520

470

16*26

400

-

645

450

580

525

16*30

450

-

710

480

640

585

20*30

500

-

780

520

715

650

20*33

600

-

895

550

840

770

20*36

美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准:

规格

安装尺寸(mm)

D

K

L

H

N-d

3/4"

98

70

130

160

4×15

1

108

79.5

135

160

4×15

5/4"

117

89

155

180

4×15

3/2"

127

98.5

170

200

4×15

2"

152

120.5

195

220

4×19

5/2"

178

139.5

220

220

4×19

3"

190

152.5

250

250

4×19

4"

229

190.5

295

260

8×19

5"

254

216

360

300

8×22

6"

279

241.5

430

360

8×22

8"

343

298.5

520

420

8×22

管道阻火器标准:法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)

执行标准:GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道

阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准:SY/T05

12-1996《石油储罐阻火法》。

产品结构示意图及通气量与压力降性能曲线:

管道阻火器结构图及流量、压力降图

管道阻火器用途:

1、输送可燃性气体的管道上。

2、火炬系统。

3、油气回收系统。

4、加热炉燃料气的管网上。

5、气体净化通化系统。

6、气体分析系统。

7、煤矿瓦斯排放系统。

8、易燃易爆溶剂系统。

 阻火器维修与保养:

1、 为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,

并仔细核对标牌与所装管线要求是否一致。

2、 阻火器上的流向标记必须与介质流向一致。

3、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、 被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。

5、 清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

6、 重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。

上海南石是专业的阻火器生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、

铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

尊敬的用户:欢迎您访问我们的网站【http://www. shzhqcj.com】, 如果您对产品、服务有任何建

议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!电话:021-6260346

声 明:
以上产品描述中所有文字、数据、图片仅供参考具体以实物为准;实际型号由使用环境及使用工况决定!如果您需要更详细了解产品的相关信息或索取相关资料请联系我们!
